| 产品品牌 | 日安阀门 |
| 产品型号 | Q611F |
| 产品口径 | DN15-DN200 |
| 驱动方式 | 气动 |
| 主体材质 | 不锈钢304、不锈钢316 |
| 连接形式 | 螺纹连接 |
| 适用介质 | 水、油品、蒸汽、酸性介质等 |
| 执行标准 | GB/T 12234，GB/T 12221，GB/T 9131等 |
| 产品价格 | 厂家直销,详情电询023-68061086 |
二片式气动球阀是由双（单）作用气动活塞式执行器和内螺纹（对焊式）球阀组成。其阀体可分为整体式、二段式、三段式。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。气动活塞式执行器采用低摩擦材料做成轴承套，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用寿命。
1、硅溶胶精密铸造，外壳造型美观。
2、安装简便，能以任意方向安装于管道中的任意部位。
3、阀体内通道平整光滑，可以输送粘性流体、浆液以及固体颗粒。
4、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损小，故球阀的使用寿命长。
| 产品压力 | 1.0Mpa-4.0 Mpa,150-600LB |
| 阀体材质 | 铸钢，不锈钢304，316，316L |
| 球体材质 | 铸钢，不锈钢304，316，316L |
| 密封材质 | PTEE,PPL |
| 适用温度 | -30～+300℃ |
| 适用介质 | 水，气体，油品等 |
| 控制方式 | 开关型，调节型 |

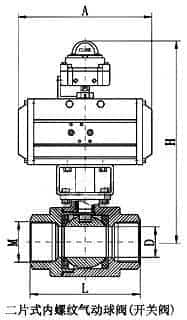

| 口径 | 尺 寸(mm) | 气动装置型号(仅供参考) | |||||||||
| (mm) | 三段式 | 对焊式 | 承插焊式 | ||||||||
| G | L | D | L | d | D | L | d | D1 | A | ||
| 6 | 1/4 | 65 | 11.6 | 65 | 11.6 | 18 | 65 | 11.6 | 14.1～14.3 | 9.5 | OBD50 |
| 10 | 3/8 | 65 | 12.7 | 65 | 12.7 | 18 | 65 | 12.7 | 17.55～17.8 | 9.5 | OBD50 |
| 15 | 1/2 | 67 | 15 | 67 | 15.8 | 24 | 67 | 15 | 21.7～21.95 | 9.5 | OBD50 |
| 20 | 3/4 | 82 | 20 | 82 | 20 | 28 | 82 | 20 | 27.05～27.3 | 11.1 | OBD50 |
| 25 | 1 | 91 | 25 | 91 | 25 | 34 | 91 | 25 | 33.8～34.05 | 12.7 | OBD50 |
| 32 | 11/4 | 108 | 32 | 108 | 32 | 41 | 108 | 32 | 42.55～42.8 | 14.3 | OBD65 |
| 40 | 11/2 | 129 | 38 | 129 | 38 | 49 | 129 | 38 | 48.65～48.9 | 15.89 | OBD65 |
| 50 | 2 | 148 | 50 | 148 | 50 | 62 | 148 | 50 | 61.1～61.35 | 17.4 | OBD80 |
| 65 | 2 | 186 | 64 | 193 | 64 | 78 | / | / | / | / | OBD80 |
| 80 | 3 | 206 | 78 | 222 | 78 | 94 | / | / | / | / | OBD100 |
| 100 | 4 | 240 | 98 | 273 | 98 | 124 | / | / | / | / | OBD130 |
（1）取掉法兰端两边的保护盖，在阀打开的状态下进行冲洗清洁。
（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。
（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
（5）本类阀应安装在管道的水平方向或垂直方向。
（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
气动二片式球阀可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质，用于截断或接通管路中的介质。
